產品介紹：
德國 SCANLAB AG 是提供激光偏轉和三維定位掃描解決方案的OEM制造商。掃描振鏡在密封殼體中集成了多種掃描元件。標準電子接口可證與電源和控制器直接連接。致力于為客戶提供用于三維激光束偏轉、定位和導向的掃描解決方案
公司的掃描振鏡、掃描系統以及控制解決方案均為德國設計制造，其性能卓越、響應快速、精密可靠，達到了全球最高質量標準。公司的掃描頭和系統解決方案已成功應用于工業材料處理、電子、食品飲料等行業以及生物和醫療技術等領域。
25 年來，SCANLAB 在電子、機械和光學等領域不斷開拓發展，與客戶和激光技術用戶之間保持相互信賴的合作關系，從而牢固確立了自己的國際技術領先地位。
高性能緊湊型設計，高速精密，支持回讀，適用于打標、微加工與3D打印

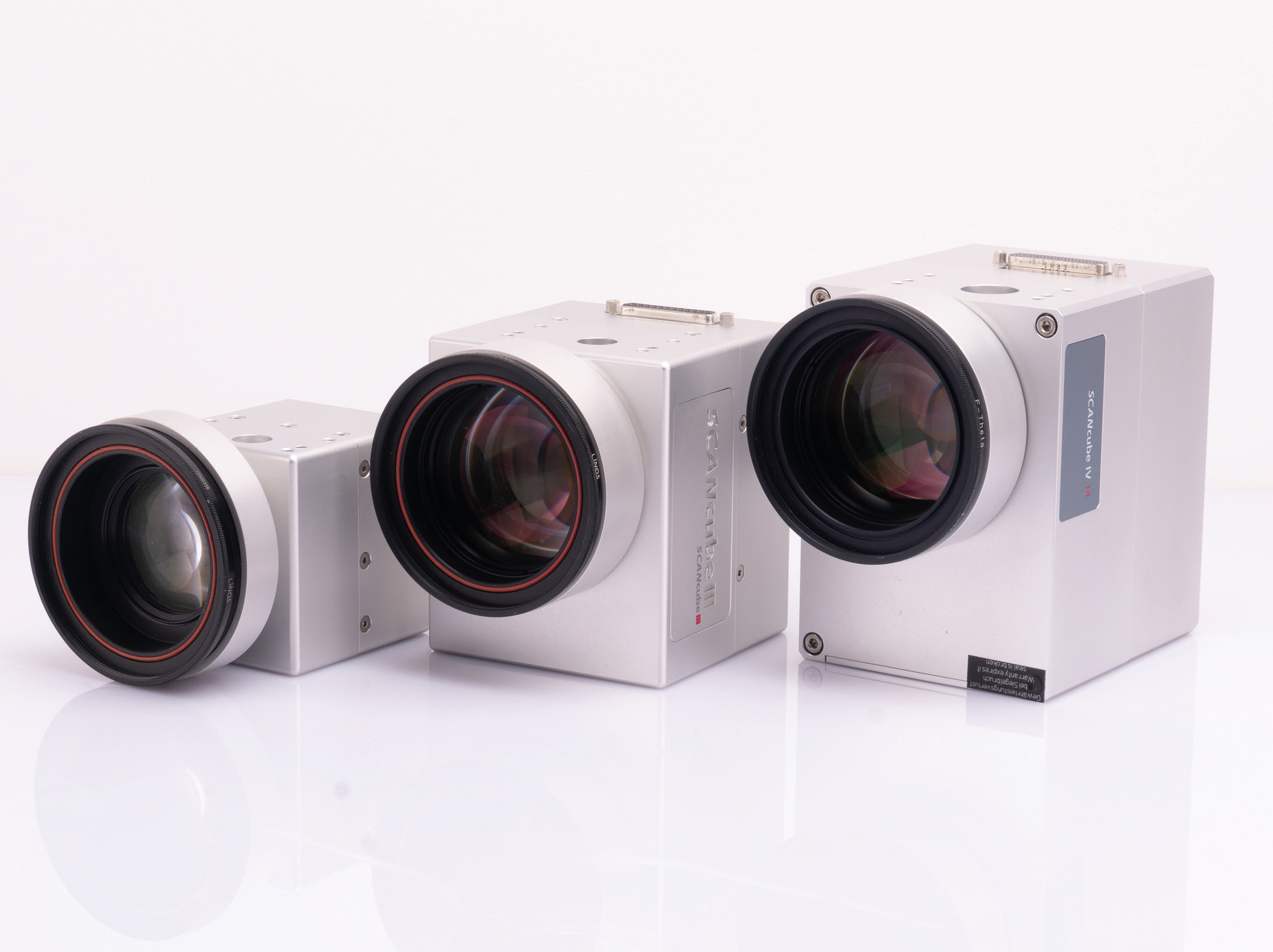

SCANcube系列是高動態性能掃描振鏡的卓越代表，以其堅固密封的緊湊型設計著稱。該系列提供7mm至14mm多種光孔徑及模擬/數字接口選擇，完美適配從激光打標、微結構加工到半導體材料處理乃至增材制造（3D打印）等廣泛工業應用。其卓越的動態性能確保了高速打標與精準定位，同時可選的實際位置與溫度回讀功能為閉環控制與過程監控提供了強大支持。SCANcube是實現高效率、高精度激光加工的可靠核心部件，性價比出眾。
SCANcube系列將堅固緊湊的設計與誘人的價格性能比相結合。它是標準和嚴苛激光應用的最佳選擇。
主要特點
緊湊輕量設計
堅固、密封外殼
高動態性能
多種鏡片鍍膜選擇
可選：實際位置、溫度和狀態值的回讀功能
我們多功能掃描頭系列的最新一代現在也可提供回讀功能。
典型應用
打標任務
半導體行業材料加工
微結構加工
飛行加工
增材制造（3D打印）
產品參數
| 型號 | SCANcube 7 | SCANcube 10 | SCANcube III
10mm | SCANcube IV
10mm | SCANcube III
14mm | SCANcube IV
14mm |
| 孔徑 [mm] | 7 | 10 | 10 | 10 | 14 | 14 |
| 跟蹤誤差 [ms | 0.14 | 0.16 | 0.12 | 0.12 | 0.15 | 0.15 |
| 打標速度 [m/s] | 2.5 | 2.0 | 3.0 | 3.0 | 2.0 | 2.5 |
| 定位速度 [m/s] | 15.0 | 10.0 | 16.0 | 20.8 | 14.0 | 14.4 |
| 良好書寫質量 [cps] | 900 | 640 | 925 | 950 | 740 | 750 |
| 高書寫質量 [cps] | 600 | 400 | 500 | 700 | 500 | 540 |
| 階躍響應時間滿量程1% [ms] | 0.25 | 0.4 | 0.3 | 0.3 | 0.35 | 0.35 |
| 階躍響應時間滿量程10% [ms] | 0.7 | 1.2 | 0.8 | 0.8 | 0.9 | 1.2 |
精度與穩定性
| 型號 | SCANcube 7/10 | SCANcube III | SCANcube IV |
| 重復性 (RMS) | < 2 | < 2 | < 2 |
| 定位分辨率 [位] | 16 | 16 | 16 |
| 非線性度 | < 3.5 mrad | < 0.9 mrad | < 0.7 mrad |
| 溫度漂移偏置 [μrad/K] | < 30 | < 25 | < 20 |
| 溫度漂移增益 [ppm/K] | < 80 | < 25 | < 20 |
| 8小時漂移 (預熱30分鐘后) | < 0.3 mrad |
|
|
| 8小時漂移偏置 [μrad] |
| < 100 | < 50 |
| 8小時漂移增益 [ppm] |
| < 100 | < 50 |
通用規格
| 型號 | SCANcube/SCANcube III | SCANcube IV |
| 典型掃描角度 [rad] | ± 0.35 | ± 0.35 |
| 增益誤差 | < 5 | < 5 |
| 零位偏移 | < 5 | < 5 |
| 電源要求 | ± 15 V DC, 最大各 3 A | 24 V DC, 30 V DC, 最大各 3 A |
| 數字版本 | SL2-100 或 XY2-100 | SL2-100 或 XY2-100 |
| 模擬版本 | ± 4.8 V | - |
| IP 防護等級 | IP 50, IP 66 | IP 50, IP 66 |
| 工作溫度 [°C] | 25 ± 10 | 25 ± 10 |
更多產品參數請聯系我們
