intelliSCAN系列振鏡

產品介紹：

德國 SCANLAB AG 是提供激光偏轉和三維定位掃描解決方案的OEM制造商。掃描振鏡在密封殼體中集成了多種掃描元件。標準電子接口可證與電源和控制器直接連接。致力于為客戶提供用于三維激光束偏轉、定位和導向的掃描解決方案         　　　　　　　　　　　　　

公司的掃描振鏡、掃描系統以及控制解決方案均為德國設計制造，其性能卓越、響應快速、精密可靠，達到了全球最高質量標準。公司的掃描頭和系統解決方案已成功應用于工業材料處理、電子、食品飲料等行業以及生物和醫療技術等領域。

25 年來，SCANLAB 在電子、機械和光學等領域不斷開拓發展，與客戶和激光技術用戶之間保持相互信賴的合作關系，從而牢固確立了自己的國際技術領先地位。

多孔徑選擇，可切換調諧，適用于增材制造、精密打標、

焊接、微結構加工等高端工業領域

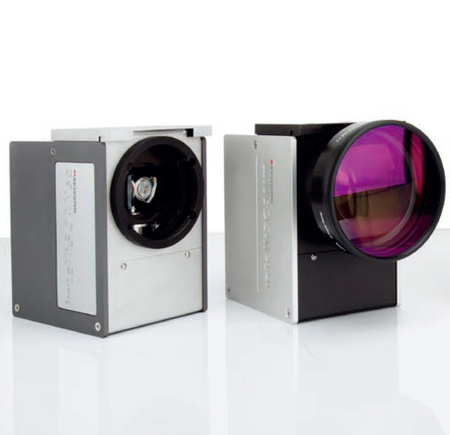

intelliSCAN系列掃描振鏡是高性能二維激光掃描系統的卓越代表，以其卓越的動態性能、無與倫比的靈活性和出色的長期穩定性著稱。該系列提供多種孔徑尺寸（10/14/20/30mm）和產品線（模擬/數字編碼器），并支持多達三種可切換調諧模式，能精準優化不同加工需求（如微加工、高速打標、鉆孔）。其先進的iDRIVE數字伺服控制技術確保了更低的發熱與更高的精度，同時具備全面的診斷功能。廣泛應用于增材制造、精密打標、焊接、微結構加工等高端工業領域，是追求效率與質量完美結合的理想選擇。

intelliSCAN 掃描振鏡以其型號多樣性和高動態性能脫穎而出。它們屬于能夠在工作平面內偏轉和定位激光光束的 2D 掃描系統。

主要特點

• 最高的動態性能

• 可切換調諧實現最大靈活性

• 多種型號實現理想的適應性

• 全面的診斷和監控功能

• 高長期穩定性

• 水冷和風冷選項

intelliSCAN 系列允許多功能和靈活的使用。它專為在廣泛的應用領域中具有極高掃描要求的任務而設計。

典型應用

• 增材制造（3D 打印）

• 材料加工，微結構加工

• 打標、焊接、鉆孔

• 飛行加工（動態加工）

intelliSCAN 產品系列范圍

• intelliSCAN (10, 14, 20 和 30 mm 孔徑)

• intelliSCANIII (10, 14, 20 和 30 mm 孔徑)

• intelliSCAN se (10, 14, 20 和 30 mm 孔徑)

intelliSCAN 系列的優勢

• 型號多樣性（客戶定制調諧、多種外殼和冷卻方法）

• 高擴展性（例如：z軸、相機適配器）

• 應用特定和客戶特定的調諧

• 數字控制減少發熱

iDRIVE 技術的優勢

• 數字伺服電子設備提供改進的動態性能和更高的打標質量

• 最多三個可切換調諧減少加工時間

• 掃描系統和 RTC（雷射控制器）之間全面的診斷和通信可能性

• 實時采集所有關鍵狀態變量

外殼型號

• 標準水冷（可選 10 mm 和 14 mm 孔徑）

• 標準風冷（20 mm 和 30 mm 孔徑）

• 可作為無外殼掃描模塊提供（非所有孔徑）

擴展

• varioSCAN：擴展為 3 軸掃描系統

• excelliSCAN：擴展為高速 3 軸掃描系統

• 用于光學過程監控的相機適配器

光學元件

• 超過 50 種適用于各種波長（紫外到紅外）的標準鍍膜

• 種類繁多的物鏡

• 采用輕量化鏡片的高性能型號

• 可提供客戶定制型號

控制卡

• RTC5 和 RTC6 (PCIe, 以太網)

軟件

• 可提供應用特定和客戶特定的調諧（伺服算法和參數集）

• laserDESK：用于激光打標和材料加工的專業軟件

• 靈活的校準解決方案：correXion pro, CAIsheet

帶有模擬位置檢測器的掃描振鏡 IntelliSCAN 和 IntelliSCAN III

模擬位置檢測器

位置檢測器（PD，角度傳感器）是振鏡掃描器的關鍵組件，它決定了整個掃描系統的精度。

SCANLAB 帶有模擬光學位置檢測器的振鏡掃描器標準產品組合目前包括兩個產品系列（dynAXIS 和 dynAXIS 3）。兩者都根據相同的遮蔽原理工作。

模擬技術

• 具有不同光電二極管按比例遮蔽功能的模擬位置檢測器的工作原理。

IntelliSCAN III 掃描振鏡

IntelliSCANIII 掃描振鏡采用了 dynAXIS 3 振鏡掃描器。

其中，位置檢測器的照明得到了優化。

具有以下優點：

• 最高的動態性能

• 低漂移值

• 非常好的線性度。

帶有數字編碼器的掃描振鏡

數字編碼器技術

采用數字編碼器技術的掃描振鏡實現了卓越的定位精度和長期穩定性，因此特別適合高端應用。與模擬位置檢測器相比，它們的特點在于：

• 由于 PD 信號的低噪聲（最低的抖動值），具有最高精度

• 非常高的長期穩定性和線性度

• 非常適合要求最高吞吐量和精度的應用

• SL2-100 接口與 SCANLAB RTC5/RTC6 控制卡配合支持 20 位分辨率

• 憑借優異的抗噪性確保最高的加工精度

intelliSCANse se 掃描振鏡

• 此處使用的 dynAXISse se 振鏡掃描器提供最高精度

• 最佳質量，具有非常好的性價比

• 最快的 10 mm 孔徑帶數字編碼器的掃描振鏡

se 編碼器技術

• 干涉測量工作原理

• SCANLAB 專利技術采用在轉子端帶有減慣性鏡片的“光指針編碼器”

調諧原理

調諧是指掃描系統的動態配置。它是數字伺服控制的一種微調，決定了掃描系統在驅動掃描圖案時的動態響應。

采用 iDRIVE 技術的數字系統 – 例如 intelliSCAN – 可以在存儲器中存儲最多三個調諧設置。甚至可以在打標過程中切換這些調諧設置。

始終是理想的調諧

特殊調諧可以優化掃描系統以滿足不同的要求，例如用于矢量、跳轉或微加工。

應用特定的調諧帶來了提高的速度和定位精度。數字實現的輸出級減少了發熱，從而提高了溫度穩定性。

有哪些類型的調諧可用？

大多數調諧的特點在于跟蹤誤差和最大速度。

低跟蹤誤差有利于空間小/復雜的打標，但伴隨著有限的最大速度。相反，提高速度也會增加跟蹤誤差。

跳轉調諧是一個特例，其中長距離跳轉的跳轉時間被最小化，從而完全消除了恒定跟蹤誤差。跳轉調諧特別適合鉆孔應用。

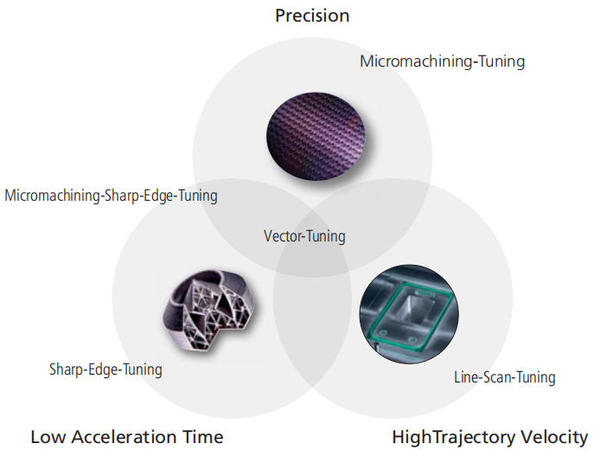

選定調諧概述

某些調諧并非適用于所有孔徑和型號！

產品參數

精度與穩定性

更多產品參數請聯系我們！
